Проверка отдельного фундамента для натяжения среза при давлении

Программа позволяет проверить отдельный фундамент на натяжение среза при давлении или расчета поперечного армирования. Критическая секция, нагруженная в сдвиге bo, находится на расстоянии от края колонны на половину толщины фундамента. Она нагружена заданными моментами Mx, My и силой сдвига Vu, определяемой по формуле:

где:

A

-

площадь основания

V

-

назначенная вертикальная сила, развившаяся в колонне

At

-

заштрихованная площадь на рис.

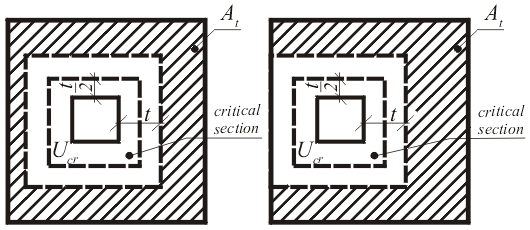

Измерение площади арматуры на срез At

Программа рассчитывает максимальную силу сдвига Vu, развиваемую в критической секции, силу сдвига, передаваемую бетоном без поперечного армирования Vc, и максимально допустимую силу Vmax (п. 11.11.2.1):

where β is ratio of log side to short side of column.

where αs =

40

-

inner column

30

-

edge column

20

-

corner column

and the maximal allowable force Vmax (Art. 11.11.3.2):

Для Vu < ϕ*Vc поперечное армирование не требуется.

Для Vu > ϕ*Vc and Vu < ϕ*Vmax необходимо ввести поперечное армирование. Предельная сила сдвига определяется по формуле:

где:

bo

-

критическое расстояние поперечного сечения

α

-

угол петель

As

-

общая площадь петель в фундаменте

Для Vu > ϕ*Vmax поперечное армирование не рассчитывается, поэтому необходимо увеличить высоту поперечного сечения.
