Подбор размеров

V рамке «Подбор размеров» можно отобразить огибающую внутренних сил сквозь все расчёты и этапы проектирования. Огибающая стандартно составлена из всех этапов проектирования, но её можно составить также только по выбранным этапам. Кнопка «Изменить» открывает диалоговое окно «Выбор этапов», в котором кнопками выбираем отдельные этапы проектирования для составления текущей огибающей.

Максимальные значения расчётных внутренних сил (изгибающих моментов и сдвигающих сил) отображены в нижней части рамки.

Программа позволяет подбирать размеры железобетонных, стальных,деревянных или пластмассовых сечений (галочкой отмечаем пункт «Проверить сечение»). Для более подробного проектирования арматуры бетонного сечения можно разбить конструкцию на отрезки, которые рассматриваются отдельно.

При проверке сечения можно ввести расчётный коэффициент нагрузки сечения, который перемножает значения внутренних сил.

При подборе размеров стальных сечений можно учесть также влияние нормальной силы следующим образом:

  • нормальные силы - не учитывать: программа не учитывает влияние нормальной силы в расчёте
  • нормальные силы - задать:задано пользовательское значение нормальной силы N [kN/m, lbf/ft]

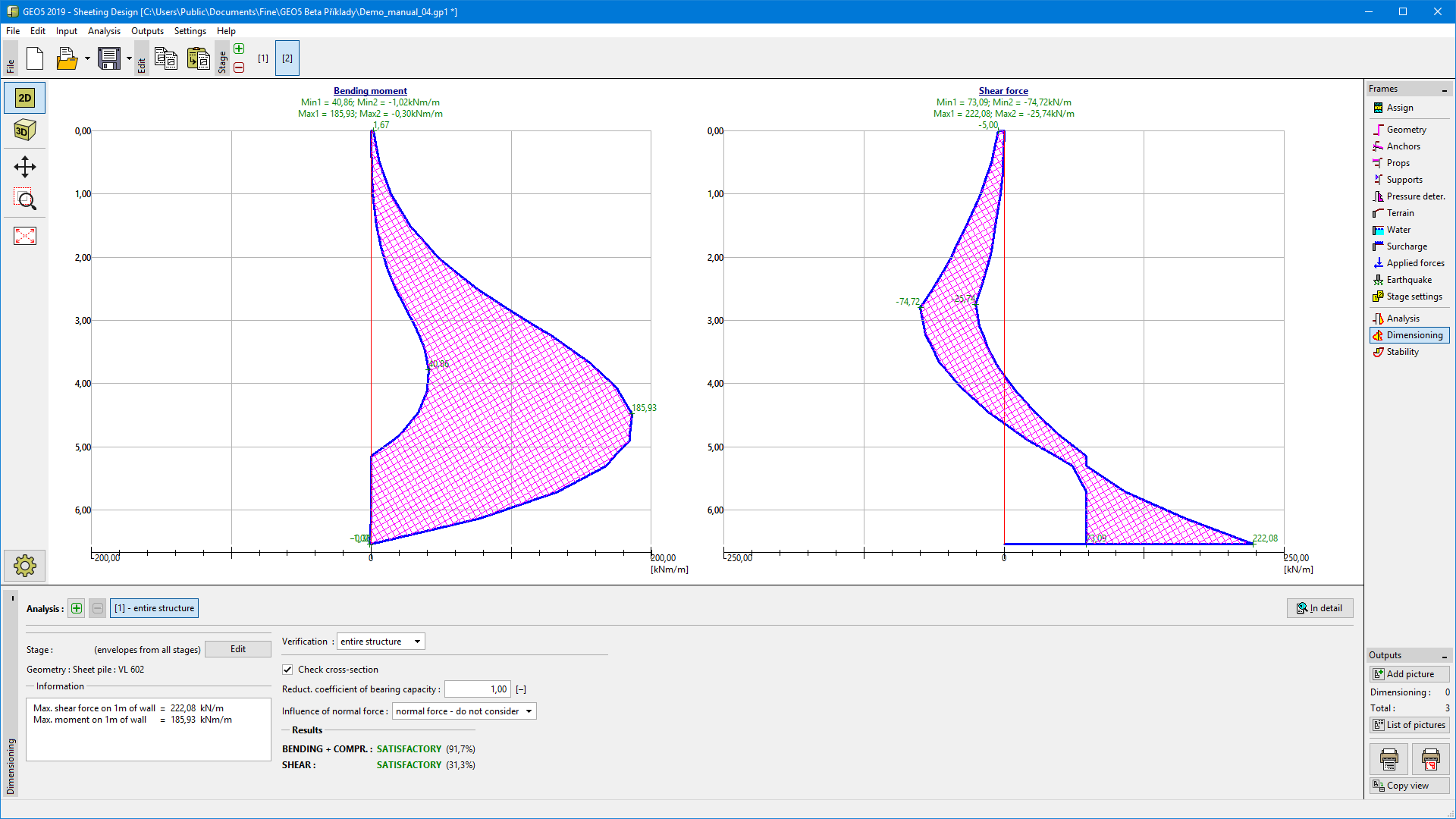

Рамка «Подбор размеров»
